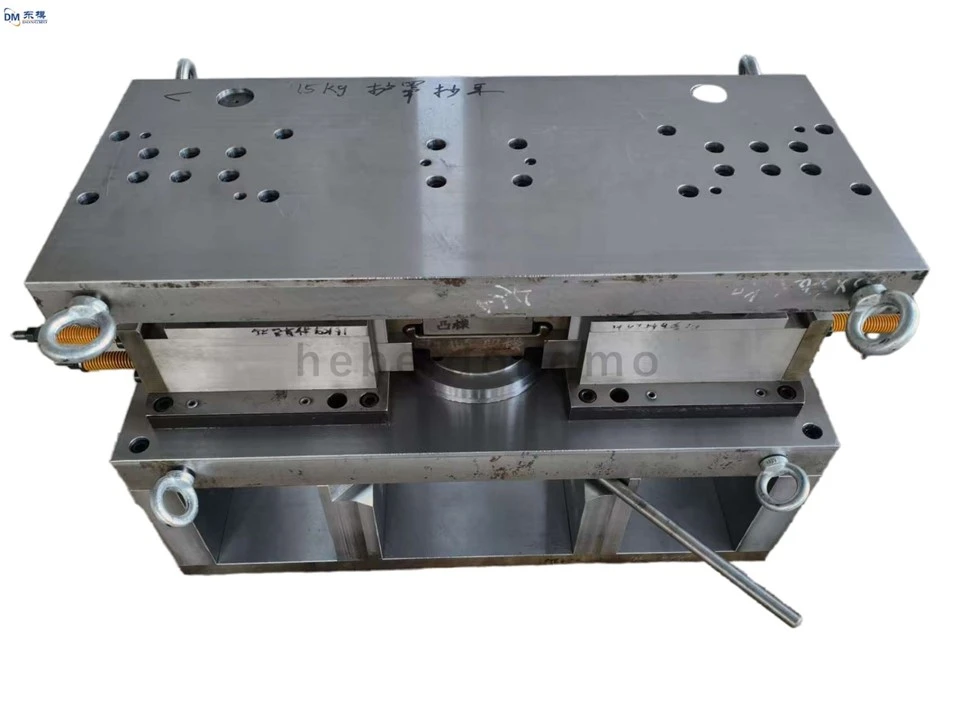

Индивидуальные прогрессивные одинарные-штамповочные штампы для штамповки металла, штамповка из высокопрочной- стали

Прецизионные штамповочные штампы являются основным оборудованием при производстве прецизионных деталей. Их конструктивная рациональность и точность изготовления напрямую определяют стабильность размеров, качество поверхности и срок службы штампованных деталей. Двойной контроль проектирования конструкции и производственного процесса имеет решающее значение для достижения высокой надежности, длительного срока службы и высокой эффективности работы штампа.

При проектировании конструкции также учитываются сборка и ремонтопригодность, принимая модульную структуру, позволяющую быстро заменять уязвимые детали, такие как пуансоны, матрицы и вставки. На этапе проектирования анализ методом конечных элементов используется для проверки распределения напряжений, а также учитываются тепловое расширение и компенсация упругой деформации, чтобы обеспечить стабильность размеров штампа при высокой-скорости и непрерывной работе.

Что касается производственных процессов, ключевые компоненты изготавливаются из высокоэффективных формовочных сталей, таких как SKD11, DC53 и H13, которые проходят полный процесс черновой, полу-чистовой, чистовой, шлифовки и полировки. Используются методы прецизионной обработки, такие как CNC, EDM, WEDM, а также внутреннее и внешнее цилиндрическое шлифование, с точностью размеров, контролируемой в пределах ± 0,002 мм, и допусками формы и положения менее или равными 0,005 мм. Проверка размеров выполняется на каждом этапе процесса, чтобы гарантировать согласованность деталей.

Термическая обработка включает закалку в вакууме, глубокую криогенную обработку и многократный низкотемпературный-отпуск для стабилизации твердости на уровне HRC58–62, балансируя твердость и ударную вязкость для предотвращения растрескивания и хрупкого разрушения. Ключевые рабочие зоны подвергаются процессам упрочнения поверхности, таким как азотирование и PVD-покрытие, чтобы улучшить износостойкость и противо-стойкость к истиранию, снизить коэффициент трения и продлить срок службы пресс-формы.
