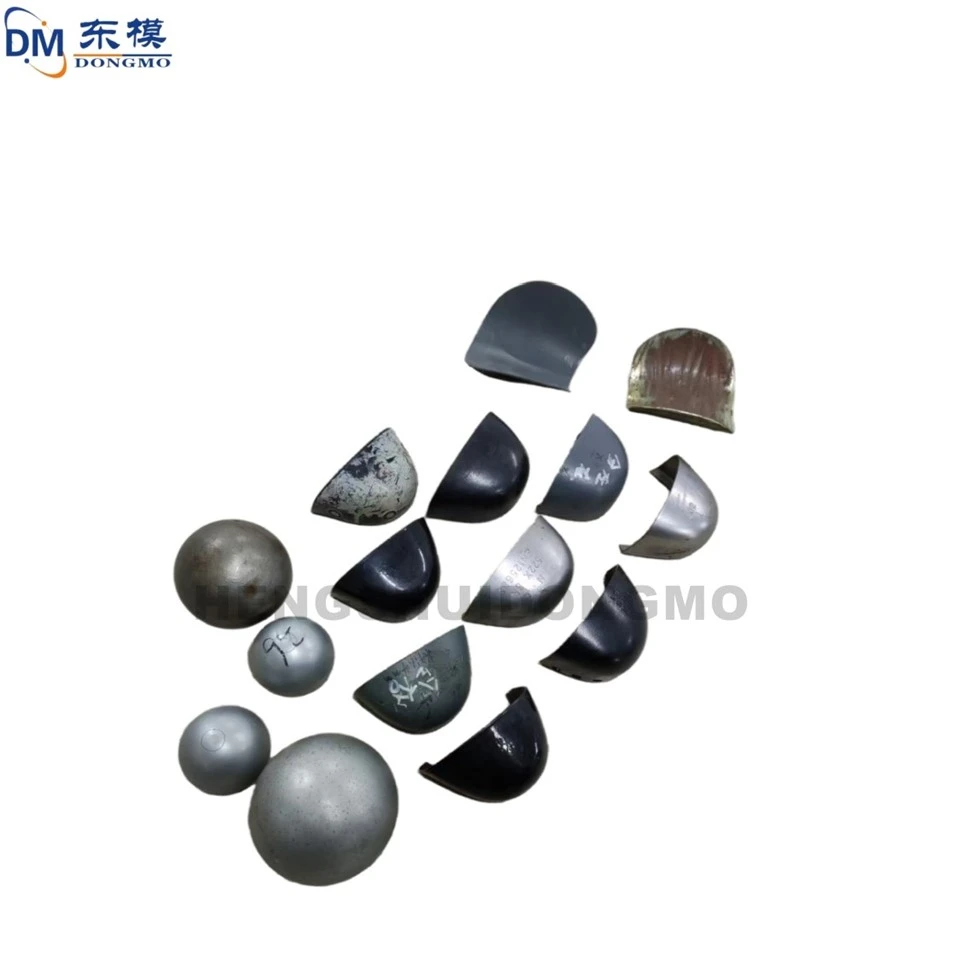

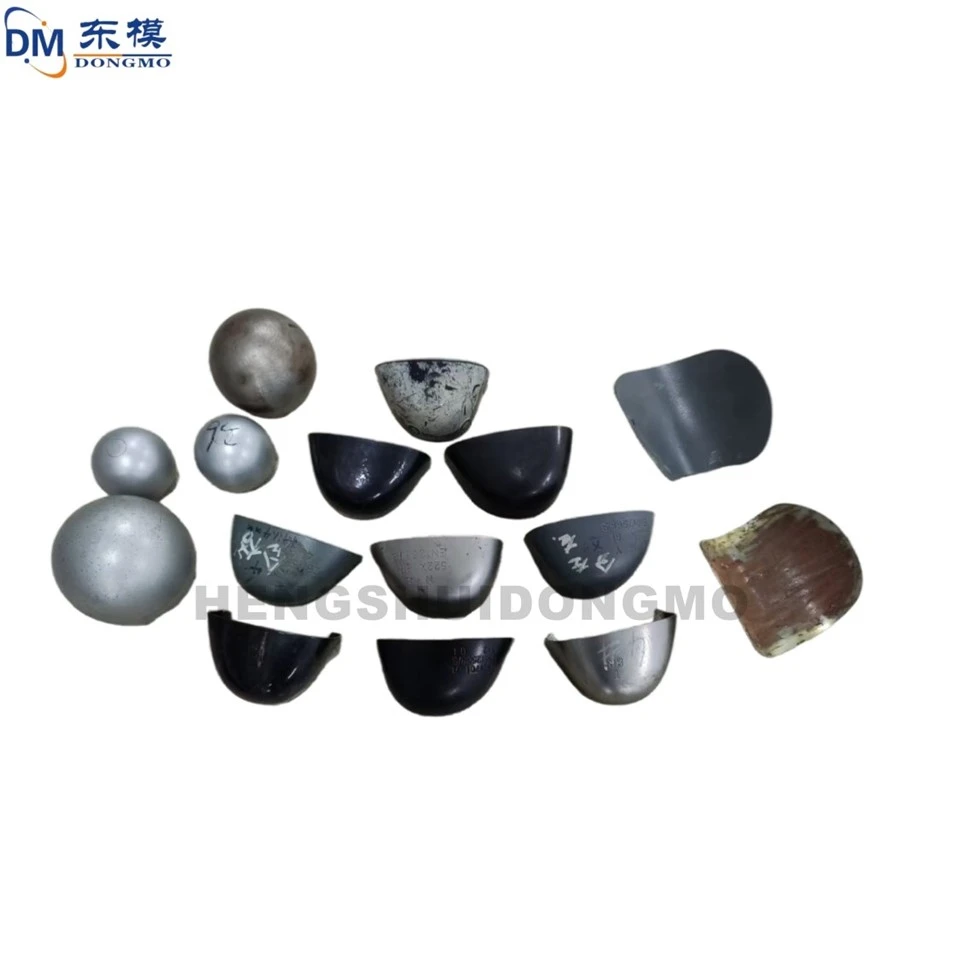

Обработка металла на заказ, гибка и растяжение металла, штамповка стального носка для защитной обуви

I. Основная функция направляющей системы для штампов для штамповки неправильной формы и сложного поперечного- сечения.
Основная функция направляющей системы заключается в достижении точного выравнивания верхнего и нижнего штампов, ограничении траектории движения штампа, контроле зазора сопряжения, уменьшении износа компонентов штампа, а также обеспечении точности размеров и постоянства формовки штампованных деталей. Из-за неправильных контуров поперечного-сечения и сложных формообразующих усилий штампованных деталей неправильной формы и сложного поперечного-сечения требования к точности позиционирования, грузо-несущей способности и устойчивости направляющей системы становятся более жесткими. Выход из строя направляющей системы напрямую приведет к таким проблемам, как отклонения размеров штампованных деталей, заклинивание матрицы и повреждение компонентов, что повлияет на непрерывность производства.

II. Углубленный-анализ факторов, вызывающих отказ системы управления

1. Неравномерное распределение формообразующей силы, приводящее к локальным перегрузкам.
В процессе штамповки изделий неправильной формы и сложного сечения-сила штамповки распределяется по контуру штампа неравномерно. Направляющая система (направляющие стойки, направляющие втулки) воспринимает несимметричные нагрузки, что легко приводит к локальной концентрации напряжений и явлениям перегрузки. При длительной-циклической нагрузке направляющие элементы подвергаются пластической деформации, а сопрягаемый зазор увеличивается, что приводит к таким проблемам, как снижение точности направляющих и преждевременный износ.

2. Несоответствие между выбором материала и процессом термообработки.
Компоненты направляющих требуют высокой прочности, высокой износостойкости и хорошей ударной вязкости. Если свойства выбранной стали не подходят для тяжелых-нагрузок, сложных напряженных условий или если параметры процесса термообработки (закалка, отпуск, азотирование и т.д.) не контролируются точно, это приведет к недостаточной твердости, неравномерности микроструктуры, снижению износостойкости и усталостной стойкости компонентов направляющей, ускоряя процесс разрушения.

3. Отсутствие специфики конструкции для нестандартных условий работы.
Некоторые конструкции направляющих систем соответствуют традиционным стандартным конструкциям без специальной оптимизации формообразующих характеристик напряжения и траектории движения нерегулярных и сложных поперечных-сечений. Это не позволяет эффективно противодействовать анизотропным силам, крутящим моментам и боковым силам, возникающим во время штамповки, что приводит к недостаточной стабильности направляющей системы и потенциальным опасностям отказа, таким как перекос и заедание.

4. Неадекватная система смазки и обслуживания.
Во время работы компоненты направляющих подвергаются-высокочастотному трению и ударам. Необоснованный метод смазки, неправильный выбор смазывающей среды или отсутствие регулярного технического обслуживания приведет к увеличению сопротивления трения направляющей пары, что приведет к сухому трению, адгезионному износу и другим явлениям, усугубляющим износ компонентов направляющей и выход из строя системы.

III. Технический путь оптимизации и улучшения системы наведения

1. Оптимизируйте направляющую конструкцию для достижения равномерного распределения нагрузки: примените многоточечную, разно-направленную конструкцию направляющих, рационально добавьте направляющие элементы и оптимизируйте компоновку направляющих для распределения сосредоточенных нагрузок на несколько направляющих точек, снижения интенсивности напряжений в отдельных точках, улучшения общей -несущей способности и эксплуатационной устойчивости направляющей системы, а также предотвращения локальных перегрузок.

2. Тщательное подбор материалов и процессов термообработки: в качестве основного материала направляющих элементов выберите высокопрочную легированную сталь. В сочетании с требованиями нестандартных условий работы используйте процессы упрочнения поверхности, такие как азотирование и цементация, и точно контролируйте параметры термообработки для улучшения твердости поверхности, износостойкости и усталостной прочности направляющих элементов, гарантируя, что свойства материала точно соответствуют условиям эксплуатации.

3. Оптимизировать схему проектирования на основе технологии моделирования: внедрить технологию конечно-элементного моделирования для моделирования распределения напряжений и траектории движения всего процесса штамповки нерегулярных и сложных поперечных сечений, определить потенциальные точки риска отказа направляющей системы, оптимизировать размеры направляющей конструкции, установочные зазоры и положения установки, а также улучшить адаптируемость направляющей системы к сложным условиям работы.

4. Улучшить систему управления смазкой и техническим обслуживанием. Настройте автоматическую систему смазки и выберите смазочную среду, подходящую для тяжелых-режимов и условий-частотного трения, чтобы обеспечить непрерывную и равномерную смазку направляющей пары и уменьшить потери на трение. Установите механизм планового технического обслуживания, регулярно проверяйте состояние износа и зазор компонентов направляющих, а также проводите своевременный ремонт и замену для продления срока службы направляющей системы.
