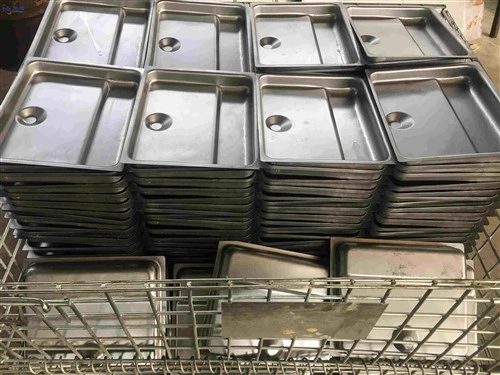

Металлическая защитная рама для непрерывной штамповки

I. Принципы проектирования

1. Соответствие технологическим требованиям и обеспечение качества формовки.
Конструкция штампа для глубокой вытяжки должна основываться на геометрии заготовки и свойствах материала, рационально устанавливая контур и размеры штампа, чтобы обеспечить равномерную деформацию материала во время глубокой вытяжки и избежать таких дефектов, как сморщивание, растрескивание и пружинение. Усовершенствованное программное обеспечение для анализа методом конечных элементов должно использоваться для моделирования процесса формования, оптимизации структуры штампа и улучшения качества формования и увеличения срока службы штампа.

2. Рациональная структура для простоты производства и обслуживания.
Структура штампа должна быть простой и рациональной, адаптированной к потребностям обработки, производства и после-технического обслуживания. Следует принять модульную конструкцию, разбивая матрицу на несколько функциональных модулей для быстрой разборки и замены, что повышает эффективность производства. Одновременно должна быть реализована рациональная компоновка систем смазки и охлаждения, чтобы обеспечить стабильность штампа при работе с высокой-интенсивностью.

3. Соблюдение производственного цикла и повышение эффективности.
Проектирование должно сочетаться с производственными требованиями, рационально планируя ход штампа и последовательность действий, чтобы сократить цикл обработки заготовки и увеличить производственную мощность. Необходимо учитывать требования к автоматизации, разрабатывая интерфейсы штампов, совместимые с роботизированными руками или роботами, чтобы облегчить внедрение интеллектуального производства.

II. Выбор материала

1. Выбор штамповой стали
Сталь для штампов следует выбирать из материалов с высокой-прочностью, высокой-твердостью, износостойкостью-и превосходной-прочностью, чтобы обеспечить основу для производительности штампа. Обычно используемые марки стали включают Cr12MoV и SKD61. Процессы термообработки, такие как закалка и высокочастотная-закалка, повышают износостойкость и усталостную прочность материала, продлевая срок службы формы.

2. Процессы обработки поверхности. Для решения проблемы трения между формой и заготовкой во время глубокой вытяжки используются методы азотирования поверхности, хромирования и нитроцементации для улучшения твердости и гладкости поверхности формы, снижения коэффициента трения, предотвращения прилипания и износа материала, а также обеспечения стабильного качества формовки.

III. Производственные процессы

1. Применение технологии прецизионной обработки. Формы глубокой вытяжки требуют высокой точности размеров и гладкости поверхности. Технологии обработки с ЧПУ, электроэрозионной резки, шлифования и полировки необходимы для обеспечения соответствия основных размеров и качества поверхности стандартам проектирования. Рациональное планирование процессов обработки повышает эффективность и точность обработки.

2. Контроль допусков и технология сборки. Строгий контроль допусков ключевых компонентов пресс-формы обеспечивает высокую точность и взаимозаменяемость при сборке пресс-форм. Точная сборка и отладка обеспечивают плавное движение формы, избегая чрезмерных зазоров и помех, а также гарантируя стабильную работу формы.

IV. Контроль качества

1. Проверка конструкции и моделирование течения пресс-формы. На этапе проектирования технология численного моделирования используется для проверки структуры пресс-формы и процесса формования, выявления потенциальных проблем и оптимизации, чтобы обеспечить разумность и надежность конструкции.

2. Управление качеством производственного процесса. Установлены комплексные стандарты и процедуры контроля, а строгий контроль качества осуществляется на всех этапах, включая закупку материалов, обработку и производство, а также сборку и отладку. Оборудование для онлайн-тестирования и координатно-измерительные машины используются для обеспечения соответствия размеров пресс-форм и геометрических допусков проектным требованиям.

3. Испытание производительности и испытание пресс-формы. После завершения изготовления пресс-формы проводятся комплексные испытания производительности и проверка пресс-формы для подтверждения ее практической применимости и стабильности в производстве. На основании результатов испытаний пресс-форма корректируется и оптимизируется, чтобы гарантировать отличные рабочие характеристики поставленной формы.
